3D Turbo v16



3D Turbo vX.16 est la cinquième révision majeure (2011/2012) de 3D Turbo pour 10.6 Snow Léopard et 10.7 Lion sur les Mac à processeur Intel.



Ce document présente succinctement les nouveautés, améliorations et corrections apportées à 3D Turbo dans sa version 16.



Consulter la documentation de la version 16 pour plus de détails sur ces fonctionnalités.



La version 16 concrétise les diverses demandes formulées par les utilisateurs et apporte plusieurs améliorations majeures dont :



Les Textures OpenGL

La Gestion des Projets

Mises en Pages améliorées

11 nouveaux outils de dessin

Et  bien d’autres choses…



Nous vous invitons à parcourir ce document pour découvrir les nouvelles potentialités de

3D Turbo et à consulter la documentation utilisateur pour en apprendre les détails.







3D Turbo est conçu, développé et édité par :



ICCS - SOFT'X

6 allée des Charpentiers

78320 Le Mesnil St Denis

GSM : 06 64 26 97 65

MAIL: turbo3d@online.fr



Distribué par

iluac Software

http://www.iluac.com

_________________________________



NOUVEAUTES

_________________________________



TEXTURES OPENGL

( Projet et images: Y. Walder - Utopi Design -Neuchatel )

Habillage des Objets par des images de textures, avec éclairage  et ombres portées.

Un moyen efficace et simple d’améliorer les vues et les présentations sans passer par l’image de synthèse.



Projet dans 3D Turbo

Réalisation





Projet dans 3D Turbo

Réalisation



Le gestionnaire d’objets contient tous les outils de texturage.

L’affichage des Textures est optionnel dans le Pilote OpenGL.





GESTION DES PROJETS

Gestion des Opérateurs

Création de Dossiers de  Projets pré-structurés

Création de Versions

Création de Copies

Services des  Projets



Ces outils sont logés dans le menu Fichiers

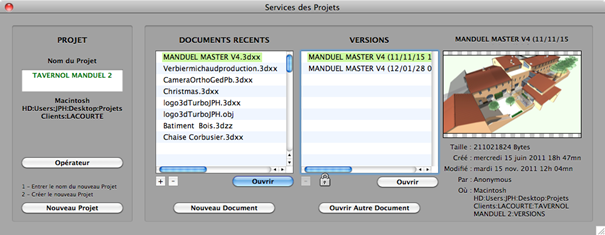

Les  Services des Projets  s’ouvrent automatiquement lorsque nécessaire. La fenêtre intègre tous les services de création et de gestion des dossiers, des documents et des versions  d’un projet, avec prévisualisation et rapport complet







MISES EN PAGE

Dossiers de Mises en Page  et Gestionnaire des Mises en Page



Dans le menu Fichiers / Mise en Page / Gérer les Mises en Page…









Fonctionne de manière similaire à la gestion des Points de Vue et des Dossiers de Points de Vue.

Une vignette de prévisualisation des Mises en Page peut être calculée afin de pouvoir visualiser le contenu d’une Mise en Page sans l’ouvrir.



Export des Mises en pages



Une Mise en Page s’exporte à tous les formats image possibles.  Seul le PDF et EPS conservent la nature vectorielle des contenus .



Les autres formats Images sont générés à la densité souhaitée.



Ces productions d’images facilitent la transmission des Mises en Pages  par mail, car elles sont habituellement de taille plus petite que le format PDF.



Manipulation des Robots de Visualisation



Rappelons qu’un Robot est une Point de Vue amélioré, enregistré avec la Mise en Page, et qui permet la maintenance du contenu d’une Vue si cette vue contient une vues 2D/3D du projet.



Modifier le Robot avec le POV courant



Change le contenu du Robot par le Point de Vue courant. Evite d’avoir à détruire et reconstruire la Vue.



Montrer le Robot…



Affiche le Point de Vue contenu dans le Robot dans l’espace Modèle.



Autres Améliorations des Mises en Page :



- Commutation douce entre Mises en Page, sans passage par l’espace Modèle.

- Calcul des Vignettes de prévisualisation pour le gestionnaire.





- Les Mises en Page mémorisent les options d’affichage  pour la géométrie et les cotations additionnelles.

- Si, dans une Mise en Page, on passe un temps supérieur au délai de Sauvegarde Automatique, la sauvegarde est déclenchée dès le retour à l’espace Papier.





NOUVELLES FONCTIONS

Undo / Redo  sans limite



Théoriquement illimité. L’utilisateur peut néanmoins régler la profondeur maximum des Annuler / Refaire qui ne consomment plus aucun espace mémoire.



Transposition de Vues



Transposition d'une vue dans une autre  (ex: un Plan fait en vue de Face peut être basculé en vue de Dessus),



Transpose la vue courante dans une autre vue avec l’ensemble de ses attributs, dont les cotations.



Les transpositions possibles sont :



Vue de Face, Arrière, Droite, Gauche  -> Vue de Dessus

Vue de Dessus -> Vue de Face, Arrière, Droite, Gauche



La transposition permet aussi de basculer un modèle 3D d’un repère gauche XYZ  dans un repère droit XZY.



Projection Permanente



    Définit un système de projection permanent, alter ego du Plan permanent.



Sélection cumulative / soustractive de Contours



    Sélection de contour éventuellement cumulative, sans orientation.



Polyligne  épaisse



   Tracé interactif d’une polyligne épaisse.

Une Polyligne Epaisse est constituée de segments ayant chacun leur propre caractéristique d’épaisseur, au début et à la fin du segment. Chaque segment est relié au suivant de manière continue ou discontinue, avec des raccords d’angle sur option.

Toutes sortes de formes peuvent être ainsi créées. Cette fonction est une généralisation de la fonction Polyligne.





Pendant l’exécution interactive de cette fonction, un dialogue flottant, pilotable au clavier ou à la molette, permet d’ajuster en temps réel la forme de la polyligne épaisse.



Trouver le centre d’un Arc / Cercle



    Retrouver le centre d’un arc ou d’un cercle sans tracer l’arc ou le cercle.



Ajouter la Sélection à un Objet père existant



Ajoute les nœuds de la sélection à l’objet père sélectionné.  Permet de compléter un objet sans avoir à le détruire et le recréer .



N’afficher que les Cotations du Calque courant



N’affiche que les cotes du calque courant. Permet, par exemple, de spécialiser un même plan pour divers corps de métier, avec des cotations et annotations pertinentes.



Import / Export au format GSI



Le format GSI est un format de transport des informations générées par les stations tachéométriques de relevé et de restitution laser, utilisées pour faire des relevés in-situ (Leïca, ...). 3D Turbo  traite  le format GSI-16, le plus précis et le plus répandu.

3D Turbo importe de manière structurée l’intégralité du travail sur le terrain, avec le chaînage des stations et les points relevés dans chaque station. Sur option, il  chaine aussi les points saisis pour une meilleure compréhension et identifie chaque point avec son nom de relevé.



Les relevés sont importés dans le référentiel 3D du tachéomètre. Cela signifie qu’on peut compléter le modèle 3D avec les outils de 3D Turbo (ex : créer des ouvertures, positionner des cloisons ou tous autres usages), puis le réexporter au format GSI pour projeter sur le terrain les modifications ou les additions apportées.



_________________________________



AMELIORATIONS

_________________________________



ZOOM



Les zoom avant /arrière avec la touche Alt (⌥) produisent une avance / recul . Plus aisé pour naviguer dans les perspectives.



Changements de Métrique ou d’Origine



Les changements d’unité de modélisation ou d’origine sont répercutés dans les Points de vue enregistrés, les Plans et les Projections. Les éléments du modèle restent ainsi cohérents.



Affichage au vol du Nom des Objets



Permet d’explorer le modèle rapidement pour repérer et sélectionner des objets au vol.



Exploration Interactive des Objets



Permet d’explorer la hiérarchie des Objets Père-Fils du Père vers les Fils, ou des fils de plus bas niveau vers le Père, par clics successifs au même endroit.



Grille et POV standardisée



Une grille de repérage standardisée et un Point de Vue standard sont proposés au démarrage de 3D Turbo. La dimension de la grille dépend de l’unité du modèle. Elle est centrée sur (0,0,0). Cela dissuade les modélisations extrêmement éloignées de l’origine.





Style des Cotations



   Permet  d’appliquer immédiatement les modifications de style aux cotations sélectionnées.



Cotes Images transparentes



Entièrement réécrites, les cotes images peuvent désormais être transparentes.











Instances modifiables



Les instances peuvent désormais être modifiées sous certaines conditions.  Si une modification partielle, de quelque nature qu’elle soit, est apportée à une instance, toutes les autres instances héritent de la modification.



Instance en scène

Modification d’une instance

Résultat : La modification est propagée aux autres instances de la même famille





Gel des Instances





Les instances peuvent être dorénavant gelées individuellement, par groupe ou par famille.



Vérification / Correction des  Documents





Rénovation complète de la fonction de vérification / correction des  documents, avec rapport détaillé dans le calepin et assistance à la détection / correction des erreurs:









Divers



- Enregistrement de la Grille dans les Documents et restitution au chargement du document,





_________________________________



CORRECTIONS

_________________________________



- Les Calques verrouillés le sont réellement. Il n’est plus possible de les modifier.

- Pose de texte  avec désignateur : si le premier point du désignateur est magnétisé, il  n'était  pas pris.

- Sélection d'une cote Texte : si clic sur le noeud de pose du texte, le Texte est bien sélectionné, mais son style n'était pas affiché.

- Les mesures linéaires ou surfaciques s'affichaient en mètres à l'écran, même si on a réglé l’affichage en Pieds/Pouces.

- Même si on a réglé l’affichage en Pouces décimaux, on était obligé d'entrer le signe "" dans les saisies numériques.

- stabilité de la liste des Objets dans le gestionnaire quand on détruit ou crée un objet (il reste ouvert si était ouvert),

- Les sons sont désormais émis selon les réglages des préférence système (Casque, Chaîne Hifi, ordinateurs, ... )

- Quelques problèmes d’instabilité en OpenGL ont été corrigés.
